ГлавнаяКаталогПолипропилен (PPH) → Полипропиленовые фитинги (ПП)
Узнать цену или заказать продуцию

Полипропиленовые фитинги PP-H (100)

  Прайс на фитинги PP-H (100) (547 Kb)

Фитинги из полипропилена PP-H (100) для раструбной сварки

Диаметры фитингов: d20мм-110мм
Материал: полипропилен РР-Н (100)
Рабочее давление до 10 бар при темпетратуре 20°С
Максимальная рабочая температура: 100°С
Тип соединений фитингов: раструбная сварка или резьбовое соединение.

Технические характеристики полипропиленовых фитингов:

График: характеристики полипропиленовых фитингов

График потери давления в зависимости от температуры для воды и жидкостей, в отношении которых РР-Н классифицируется как химически стойкий.

_________  10 лет
- - - - - -  50 лет

Фитинги для труб из полипропилена, поставляемые размеры

Компания FIP производит целый ряд фитингов (тип В) из полипропилена, которые соответствуют следующим стандартам:
Раструбная сварка: DIN 16962, для соединения с трубами, которые соответствуют стандартам DIN 8077, UNI 8318,  EN ISO 15494
Резьбовое соединение: UNI-ISO 228/1, DIN 2999, BS 21.


Ассортимент фитингов из полипропилена ПП для раструбной сварки

  • Отвод 90° GIM из полипропилена
  • Отвод 45° HIM, PP-H
  • Редукционная муфта полипропиленовая RIM для раструбной сварки
  • Тройник 90° ТIM, полипропилен
  • Муфта разборная ВIM с уплотнением из FPM или EPDM
  • Муфта ВIFM с гладким муфтовым окончанием для раструбной сварки и резьбовым окончанием с уплотнением из FPM или EPDM
  • Переходная муфта ВIFMО латунь/PPH - латунь, внутренняя резьба
  • Переходная муфта ВIRMО латунь/PPH - латунь, внешняя резьба
  • Муфта разборная ВIMG - накидная гайка с цилиндрической резьбой BSP, уплотнение из FPM или EPDM
  • Бурт Q-ВIMG для муфт типа ВIMG, BIRMO, BIFMO
  • Накидная гайка EFMG с резьбой BSP для муфт типа ВIMG

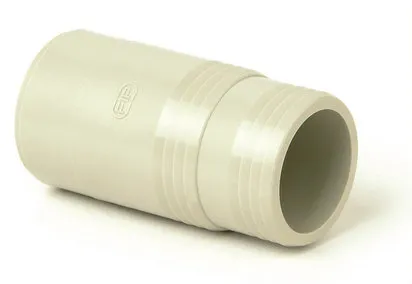

  • Штуцер AIM для шланга
  • Муфта полипропиленовая MIM
  • Муфта MIMМ с гладким окончанием для раструбной сварки и резьбовым окончанием с усиливающим металлическим кольцом

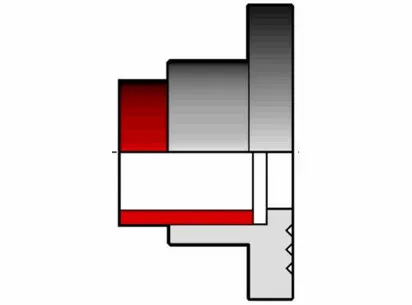

  • Бурт под фланец QRNM (согласно стандарту DIN) для раструбной сварки с зубчатой поверхностью, предназначен для использованея сос вободными фланцами ODB (d<75) и ODC
  • Заглушка полипропиленовая CIM
  • Плоская прокладка QHV-X/QHV-Y для буртов и фланцев, полипропилен ПП
  • Свободный фланец ПП с сердечником из нержавеющей стали, размеры фланцев в соответствии с DIN 2501, DIN 16962/16963 для буртов QRNM
  • Глухой  фланец ПП со стальным сердечником согласно с DIN 2501-DIN 16962/16963, подходит для  для буртов QRM

Раструбная сварка полипропилена

Раструбная сварка - соединение труб при помощи полипропиленовых фитингов. Соединение выполняется одновременно расплавлением внутренней поверхности фитинга и внешней поверхности трубы с помощью ручного или автоматического сварочного аппарата. Сварочный процесс не влияет на уровень химической стойкости и механической прочности полипропиленовых фитингов и арматуры.



Фитинги из полипропилена PP-H (100) для стыковой сварки

Диаметры фитингов: d20мм-400мм для PN6 и PN10 при 20°С
Материал фитингов: полипропилен гомополимер РР-Н
Тип соединений фитингов: стыковая сварка
Соединение с трубами и запорной арматурой из других материалов производится при помощи фланцев или разборных соединений



Технические характеристики фитингов ПП для стыковой сварки

График потери давления в зависимости от температуры для воды и жидкостей, в отношении которых РР-Н классифицируется как химически стойкий.

A=SDR 11 ISO-S5 - 5 лет
В=SDR 11 ISO-S5 - 25 лет
С=SDR 17.6 ISO-S8.3 - 5 лет
D=SDR 17.6 ISO-S8.3 - 25 лет


E=SDR 11 ISO-S5 - 25 лет
F=SDR 11 ISO-S5 - 50 лет
G=SDR 17.6 ISO-S8.3 - 25 лет
H=SDR 17.6 ISO-S8.3 - 50 лет


Разрешенное внутреннее давление для трубопроводных систем из РР-Н:

полипропиленовые фитинги для стыковой сварки (DIN 16962) и трубы (DIN 8077) - коэффициент безопасности 1,7.

Размеры фитингов в нашем каталоге

Поставляем фитинги из полипропилена РР-Н MRS 10 для стыковой сварки. фполипропиленовые фитинги производства компании FIP соответствуют стандарту DIN 16962 и подлежат соединению с трубами, соответствующим стандартам DIN 8077, UNI 8318, EN ISO 15494.

Ассортимент продукции: фитинги полипропиленовые латунные для стыковой сварки

  • Отвод 90° GВM полипропиленовый
  • Концентрическая переходная муфта RВM
  • Тройник 90° ТBM из полипропилена
  • Тройник полипропиленовый 90° ТRBM редукционный

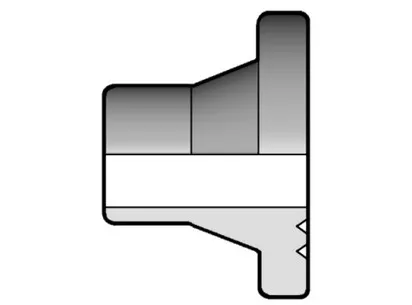

  • Бурт под фланец QВM, полипропилен РР-Н
  • Заглушка СВМ для стыковой сварки

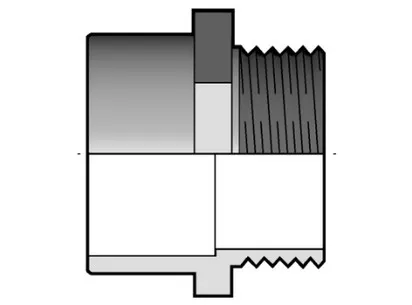

  • Переходная муфта  KBFM окончание d под стыковую сварку, окончание R - наружная резьба

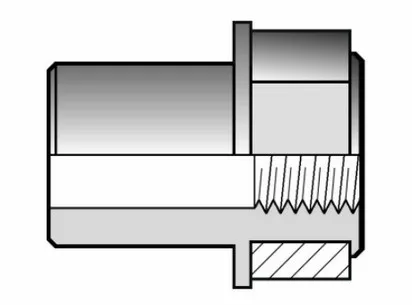

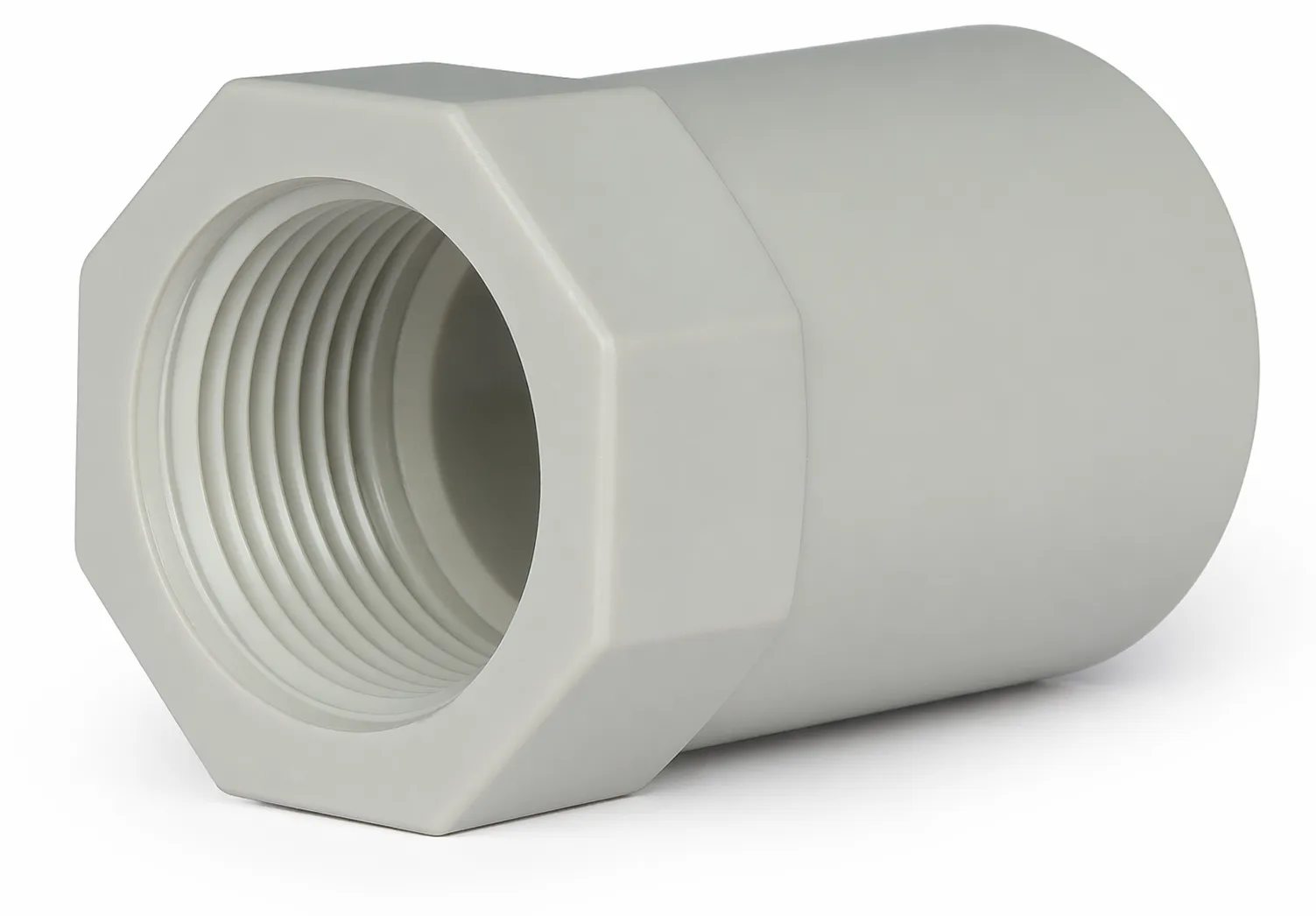

  • Переходная муфта  DBMM окончание d под стыковую сварку, окончание R - внутренняя резьба
  • Резьбовое соединение BBM-L, уплотнение из EPDM, длинные окончания
  • Бурт Q/BBM-L для муфты BBM-L
  • Бурт с резьбой F/BBM-L для муфты типа BBM-L
  • Разборное соединение BBM-C, уплотнение из EPDM, короткие окончания
  • Бурт Q/BBM-С для муфты BBM/С
  • Бурт с резьбой F/BBM-С для муфты BBM/С
  • Свободный фланец ODB ПП с сердечником из нержавеющей стали согласно DIN 16962/16963 для буртов типа QBM
  • Свободный фланец OAB ПП с сердечником из нержавеющей стали согласно ANSI 150 для буртов типа QBM
  • Глухой фланец ODBС ПП с сердечником из нержавеющей стали согласно DIN 16962/16963 для буртов типа QBM.

 Совместимость полипропиленовых труб и фитингов и факторы безопасности

Фитинги изполипропилена РР-Н могут свариваться с аналогичными изделиями из РР-R и РРВ при условии проверки совместимости значения MFI согласно классификациям DVS. MFI - показатель текучести расплава.
Сварка PPH, РРR, РРВ, возможна, если MFI (190°С, 5 кг) составляет от 0,3 до 1,0 (г/10мин).

По причине различия значений разных видов полипропилена в отношении MRS крайне важно обеспечить однозначное соответствие между толщиной стенок и внешним диаметром полипропиленовых фитингов и труб.
