Трубы ХПВХ

 Прайс на трубы ХПВХ 2013  (651 Kb)



Компания "Афинара" предлагает трубы из ХПВХ TemperFIP100 для клеевого соединения.

  • Диаметры труб: 16 мм -160 мм.
  • Рабочее давление: PN 16 бар (d 16 мм-110 мм); PN 10 бар(d 160 мм ) при 20°С.
  • Максимальная рабочая температура 100°С.
  • Материал: хлорированный поливинилхлорид ХПВХ марки CORZAN.
  • Способ соединения: холодная химическая сварка (клеевое соединение) с использованием клеящего вещества/адгезива (TemperGLUE).



Изображение Наименование

Артикул

Цена с НДС евро/м
Заказ продукции

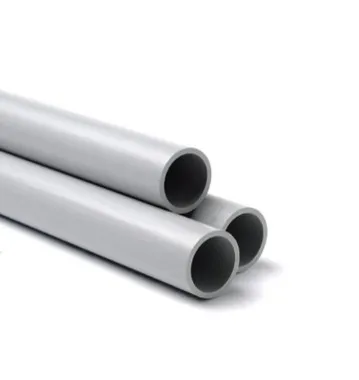

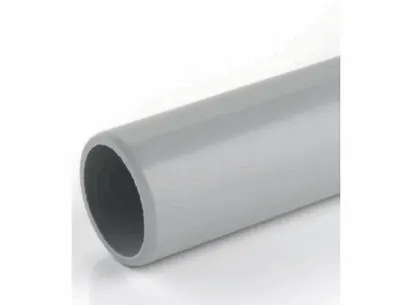

Труба Corzan® для клеевого соединения
Труба Corzan® для клеевого соединения Труба Corzan® для клеевого соединения d16x1.2, 5м, 16Па PIPEC13016 3,00 Заказать
Труба Corzan® для клеевого соединения d20x1.5, 5м, 16Па PIPEC13020 4,47 Заказать
Труба Corzan® для клеевого соединения d25x1.9, 5м, 16Па PIPEC13025 6,89 Заказать
Труба Corzan® для клеевого соединения d32x2.4, 5м, 16Па PIPEC13032 10,12 Заказать
Труба Corzan® для клеевого соединения d40x3.0, 5м, 16Па PIPEC13040 15,52 Заказать
Труба Corzan® для клеевого соединения d50x3.7, 5м, 16Па PIPEC13050 23,58 Заказать
Труба Corzan® для клеевого соединения d63x4.7, 5м, 16Па PIPEC13063 37,62 Заказать
Труба Corzan® для клеевого соединения d75x5.6, 5м, 16Па PIPEC13075 53,14 Заказать
Труба Corzan® для клеевого соединения d90x6.7, 5м, 16Па PIPEC13090 81,74 Заказать
Труба Corzan® для клеевого соединения d110x8.2, 5м, 16Па PIPEC13110 121,98 Заказать
Труба Corzan® для клеевого соединения d160x11.8, 5м, 16Па PIPEC13160 241,79 Заказать
Труба Corzan® для клеевого соединения d110x5.3, 5м, 10Па PIPEC21110 Под заказ Заказать
Труба Corzan® для клеевого соединения d160x7.7, 5м, 10Па PIPEC21160 203,54 Заказать
Труба Corzan® для клеевого соединения d225х10,8, 5м, 10Па PIPEC21225 Под заказ Заказать


 Технические характеристики ХПВХ труб

Коэффициент износостойкости в соответствии с EN ISO 15493 для значений MRS (мин.)= 25Н/мм2(МПа)


Характеристики труб ХПВХ



График потери давления в зависимости от температуры для воды и жидкостей, в отношении которых ХПВХ классифицируется как химически стойкий.
Во всех других случаях требуется соответствующее снижение рабочего давления.

Зависимость давления в трубах ХПВХ от температуры

Поставляемые размеры труб

Напорная труба из ХПВХ согласно DIN 8079/8080 и EN ISO 15493
Цвет: светло-серый (RAL 215)

Условные обозначения в таблице размеров труб

Труба ХПВХ SDR 13,6 - S 6,3 - PN 16

d DN s Кг/м L(м)
16 10 1,4 0,13 5
20 15 1,5 0,21 5
25 20 1,9 0,32 5
32 25 2,4 0,38 5
40 32 3 0,58 5
50 40 3,7 0,89 5
63 50 4,7 1,43 5
75 65 5,6 2,2 5
90 80 6,7 2,88 5
110 100 8,2 4,31 5
160* 150 7,7 6,06 5

*PN 10

Условные обозначения, использованные в таблице размеров труб:

d - номинальный внешний диаметр трубы
DN - номинальный внутренний диаметр
PN - номинальное давление в бар
SDR - стандартное отношение размеров =d/s
S - ряд труб =(SDR-1)/2
s - толщина стенок трубы в мм
MRS - минимальное значение предела прочности на разрыв при температуре воды 20°С на протяжении 25 лет работы
ХПВX - хлорированный поливинилхлорид (MRS-25)
L - длина, м
