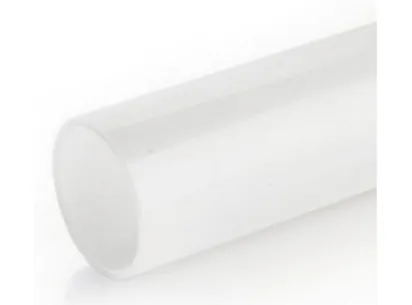

Трубы ПВДФ для раструбной или стыковой сварки

  • Размеры: d 16 мм - 110 мм.
  • Рабочее давление: до PN 25 бар (d 16 мм - 32 мм) при 20°С; до PN 20 бар (d 40 мм - 160 мм) при 20°С; до PN 16 бар (d 63 мм - 100 мм) при 20°С.
  • Максимальная рабочая температура: от -40°С до +140°С.
  • Материал: поливинилиденфторид ПВДФ марки SOLEF .
  • Система соединения: раструбная или стыковая сварка.

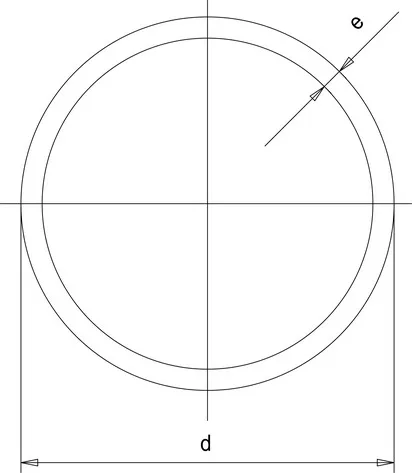

Труба из ПВДФ - поставляемые размеры

Напорная труба из ПВДФ согласно ISO / DIS 10931.
Цвет: белый полупрозрачный

d DN SDR 21 -S 10 L(m) Артикул
fpm
s (mm) Kg/m
16 10 1,9 0,137 5 PIPEF21016
20 15 1,9 0,21 5 PIPEF21020
25 20 1,9 0,269 5 PIPEF21025
32 25 2,4 0,435 5 PIPEF21032
40 32 2,4 0,553 5 PIPEF21040
50 40 3 0,825 5 PIPEF21050
63 50 3 1,09 5 PIPEF21063
75 65 3,6 1,55 5 PIPEF21075
90 80 4,3 2,22   PIPEF21090
110 100 5,3 3,33 5 PIPEF21110



Условные обозначения

       - Внешний диаметр трубы, мм
DN     - Номинальный внутренний диаметр, мм
PN     - Номинальное давление, бар (максимальное рабочее давление при температуре воды 20°С на протяжении 25 лет)
s        - Толщина стенок трубы, мм
SDR  - Соотношение диаметра d к толщине стенки s
      - Ряд труб = ( SDR -1)/2
MRS - Минимальное значение предела прочности на разрыв при температуре воды 20°С на протяжении 25 лет работы
PVDF- Поливинилиденфторид ( MRS -25)
L        - Длина, м
Kg     - Масса, кг



Технические характеристики ПВДФ труб

1. Износостойкость труб из ПВДФ

График износостойкости труб ПВДФ

Коэффициент износостойкости в соответствии с ISO / DIS 10931 для значений MRS (мин.) = 25 Н/мм 2 (МПа).

2. График потери давления в трубах

График потери давления в трубах ПВДФ



Потеря давления в зависимости от температуры для воды и жидкостей, в отношении которых ПВДФ классифицируется как химически стойкий.

Во всех других случаях требуется соответствующее снижение рабочего давления PN.

25 лет SF > 2
