ГлавнаяКаталогПВХ → Трубы ПВХ
Узнать цену или заказать продуцию

Трубы ПВХ

Компания "Афинара" предлагает широкий ассортимент труб из ПВХ для промышленных трубопроводов.

  Прайс-лист на трубы ПВХ 2013  (56 Kb)

  Прайс-лист на прозрачную трубу НПВХ 2013 (71 Kb)

Быстрый переход:

Трубы ПВХ, давление от 0,75 до 1,6 Мпа
Труба НПВХ прозрачная
Размеры труб ПВХ в соответствии с DIN, KIWA, BS3505

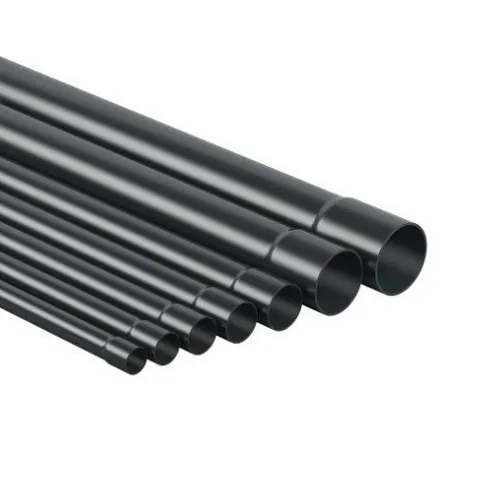

Трубы ПВХ гладкие (напорные) под клеевое соединение производства Dyka (Голландия)

Поставляемые размеры труб ПВХ. Номенклатурный ряд

Изображение Наименование Цена с НДС евро/м розница Цена с НДС евро/м опт Заказ продукции
Рабочее давление - 0,6 Мпа. Максимальная рабочая температура 60º C
 Трубы ПВХ Труба ПВХ напорная d40х1,5, 5м, PN6 2,14 1,61 Заказать
Труба ПВХ напорная d50х1,6, 5м, PN6 2,81 2,11 Заказать
d63х2,0, 5м, PN6 4,37 3,28 Заказать
d75х2,3, 5м, PN6 6,70 5,02 Заказать
d90х2,8, 5м, PN6 9,67 7,25 Заказать
d110х2,7, 5м, PN6 12,55 9,41 Заказать
d125х3,1, 5м, PN6 16,43 12,33 Заказать
d140х3,5, 5м, PN6 20,30 15,23 Заказать
d160х4,0, 5м, PN6 27,11 20,33 Заказать
d180х4,4, 5м, PN6 32,65 24,49 Заказать
d200х4,9, 5м, PN6 39,29 29,47 Заказать
d225х5,5, 5м, PN6 51,43 38,57 Заказать
d250х6,2 5м, PN6 63,90 47,93 Заказать
d280х6,9, 5м, PN6 75,40 56,55 Заказать
d315х7,7, 5м, PN6 94,64 70,98 Заказать
d355х8,7, 5м, PN6 120,73 90,54 Заказать
d400х9,8, 5м, PN6 151,36 113,52 Заказать
Рабочее давление - 0,75 Мпа. Максимальная рабочая температура 60º C
 Трубы ПВХ d63x2.0, 5м, PN7,5 4,39 3,29 Заказать
d75x2.2, 5м, PN7,5 5,83 4,37 Заказать
d90x2.7, 5м, PN7,5 8,42 6,32 Заказать
d110x3.3, 5м, PN7,5 12,53 9,40 Заказать
d125x3.7, 5м, PN7,5 15,88 11,91 Заказать
d160x4.7, 5м, PN7,5 25,63 19,22 Заказать
d200x5.9, 5м, PN7,5 39,92 29,94 Заказать
d250x7.3, 5м, PN7,5 61,94 46,45 Заказать
d315x9.2, 5м, PN7,5 97,88 73,41 Заказать
Рабочее давление - 0,8 Мпа. Максимальная рабочая температура 60º C
 Трубы ПВХ d110х2,7, 5м, PN8 13,63 10,23 Заказать
d125х3,1, 5м, PN8 17,19 12,89 Заказать
d140х3,5, 5м, PN8 21,94 16,45 Заказать
d160х4,0, 5м, PN8 27,90 20,92 Заказать
d200х4,9, 5м, PN8 42,91 32,18 Заказать
d225х5,5, 5м, PN8 55,65 41,73 Заказать
d250х6,2, 5м, PN8 68,95 51,71 Заказать
d315х7,7, 5м, PN8 102,51 76,89 Заказать
d400х9,8, 5м, PN8 164,40 123,30 Заказать
Рабочее давление - 1 Мпа. Максимальная рабочая температура 60º
 Трубы ПВХ d32x1.6, 5м, PN10 1,80 1,35 Заказать
d40x1.9, 5м, PN10 2,59 1,94 Заказать
d50x2.4, 5м, PN10 4,12 3,09 Заказать
d63x2.4, 5м, PN10 5,22 3,92 Заказать
d75x2.9, 5м, PN10 7,40 5,55 Заказать
d90x3.5, 5м, PN10 10,73 8,05 Заказать
d110x4.2, 5м, PN10 15,73 11,80 Заказать
d125x4.8, 5м, PN10 20,21 15,16 Заказать
d140x6.7, 5м, PN10 37,09 27,81 Заказать
d160x6.2, 5м, PN10 33,41 25,06 Заказать
d200x7.7, 5м, PN10 51,48 38,61 Заказать
d225x10.8, 5м, PN10 96,09 72,07 Заказать
d250x9.6, 5м, PN10 80,08 60,06 Заказать
d280x13.4, 5м, PN10 148,44 111,33 Заказать
d315x12.1, 5м, PN10 169,92 127,44 Заказать
d355x13.6, 5м, PN10 214,63 160,97 Заказать
d400x15.3, 5м, PN10 229,16 171,87 Заказать
Рабочее давление - 1,25 Мпа. Максимальная рабочая температура 60º C
Труба ПВХ Труба ПВХ напорная d63x3.0, 5м, PN12.5 6,34 4,75 Заказать
Труба ПВХ напорная d75x3.6, 5м, PN12.5 9,07 6,80 Заказать
Труба ПВХ напорная d90x4.3, 5м, PN12.5 13,00 9,75 Заказать
Труба ПВХ напорная d110x5.3, 5м, PN12.5 19,48 14,61 Заказать
Труба ПВХ напорная d125x6.0, 5м, PN12.5 24,84 18,63 Заказать
Труба ПВХ напорная d160x7.7, 5м, PN12.5 40,75 30,56 Заказать
Рабочее давление - 1,6 Мпа. Максимальная рабочая температура 60º C
 Трубы ПВХ d12x1.0, 5м, PN16 по запросу по запросу Заказать
d16x1.5, 5м, PN16 по запросу по запросу Заказать
d20x1.5, 5м, PN16 1,30 0,97 Заказать
d25x1.9, 5м, PN16 2,18 1,63 Заказать
d32x2.4, 5м, PN16 2,54 1,90 Заказать
d40x3.0, 5м, PN16 3,92 2,94 Заказать
d50x3.7, 5м, PN16 6,01 4,51 Заказать
d63x3.8, 5м, PN16 7,90 5,93  Заказать
d75x4.5, 5м, PN16 11,14 8,36 Заказать
d90x5.4, 5м, PN16 16,00 12,00 Заказать
d110x6.6, 5м, PN16 23,78 17,83 Заказать
d125x7.4, 5м, PN16 32,62 24,46 Заказать
d140x8.3, 5м, PN16 41,49 31,12 Заказать
d160x9.5, 5м, PN16 58,18 43,63 Заказать
d180x10.7, 5м, PN16 73,57 55,17 Заказать
d200x11.9, 5м, PN16 90,74 68,05 Заказать
d225x13.4, 5м, PN16 115,04 86,28 Заказать
d250x14.8, 5м, PN16 123,32 92,49 Заказать
d280x16.6, 5м, PN16 154,47 115,85 Заказать
d315x18.7, 5м, PN16 195,62 146,71 Заказать

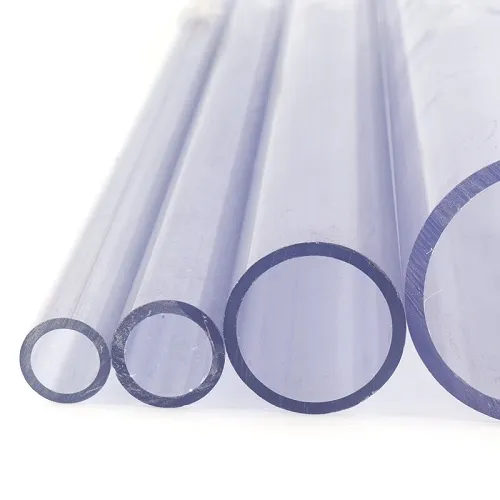

Труба НПВХ прозрачная (напорная) под клеевое соединение производства Dyka (Голландия)

Изображение Наименование

Цена с НДС евро/м розница

Цена с НДС евро/м опт Заказ продукции
Рабочее давление - 0 Мпа. Максимальная рабочая температура 60º C
Труба НПВХ безнапорная  d315x4.0, 5м, PN0 по запросу по запросу Заказать
Труба НПВХ безнапорная  d400x4.0, 5м, PN0 по запросу по запросу Заказать
 Рабочее давление - 0,4 Мпа. Максимальная рабочая температура 60º C
d63x1.8, 5м, PN4 55,37 41,53 Заказать
d75x1.8, 5м, PN4 61,52 46,14 Заказать
d90x1.8, 5м, PN4 65,36 49,02 Заказать
d110x2.2, 5м, PN4 88,38 66,29 Заказать
d125x2.5, 5м, PN4 163,01 122,26 Заказать
d140x2.8, 5м, PN4 212,20 159,15 Заказать
d160x3.2, 5м, PN4 236,81 177,61 Заказать
d200x4.0, 5м, PN4 425,61 319,21 Заказать
d250x4.9, 5м, PN4 511,42 383,56 Заказать
d280x5.5, 5м, PN4 836,28 627,21 Заказать
 Рабочее давление - 0,6 Мпа. Максимальная рабочая температура 60º C
d50x1.8, 5м, PN6 36,13 27,09 Заказать
d160x4.7, 5м, PN6 395,17 296,38 Заказать
 Рабочее давление - 1 Мпа. Максимальная рабочая температура 60º C
d25x1.5, 5м, PN10 18,59 13,95 Заказать
d32x1.8, 5м, PN10 21,53 16,15 Заказать
d40x1.9, 5м, PN10 30,76 23,07 Заказать
d50x2.4, 5м, PN10 39,24 29,43 Заказать
d63x3.0, 5м, PN10 59,63 44,73 Заказать
d75x3.6, 5м, PN10 95,36 71,52 Заказать
d90x4.3, 5м, PN10 139,95 104,96 Заказать
d110x5.3, 5м, PN10 215,26 161,45 Заказать
 Рабочее давление - 1,6 Мпа. Максимальная рабочая температура 60º C
d12x1.0, 5м, PN16 7,38 5,54 Заказать
d16x1.2, 5м, PN16 9,59 7,20 Заказать
d20x1.5, 5м, PN16 13,72 10,29 Заказать
d25x1.9, 5м, PN16 19,71 14,78 Заказать
d32x2.4, 5м, PN16 25,81 19,36 Заказать

Труба НПВХ напорная d40x3.0, 5м, PN16

41,53 31,14 Заказать
d50x3.7, 5м, PN16 70,76 53,07 Заказать
d63x4.7, 5м, PN16 109,19 81,89 Заказать
 Рабочее давление - 2,5 Мпа. Максимальная рабочая температура 60º C
Прозрачная труба НПВХ Труба НПВХ напорная d6x1.0, 5м, PN25 5,24 3,93 Заказать
Труба НПВХ напорная d8x1.0, 5м, PN25 6,28 4,71 Заказать
Труба НПВХ напорная d10x1.2, 5м, PN25 6,73 5,05 Заказать
Труба НПВХ напорная d12x1.4, 5м, PN25 9,40 7,05 Заказать



Дополнительная информация

Метрическая система измерений, стандарт DIN на трубы ПВХ

Трубы марки Dyka из непластифицированного ПВХ (НПВХ) могут выпускаться в соответствии с требованиями немецких стандартов DIN.


Таблица размеров клеевых труб ПВХ в соответствии с DIN

Диаметр,
мм
Номинальный
размер (мм)
Толщина стенки (мм)
6 бар 10 бар 16 бар
12 10     1.0
16 12     1.2
20 16     1.5
25 20   1.5 1.9
32 25   1.8 2.4
40 32 1.8 1.9 3.0
50 40 1.8 2.4 3.7
63 50 1.9 3.0 4.7
75 65 2.2 3.6 5.6
90 80 2.7 4.3 6.7
110 100 3.2 5.3 8.2
125 110 3.7 6.0 9.3
140 125 4.1 6.7 10.4
160 150 4.7 7.7 11.9
180 160 5.3 8.6 13.4
200 180 5.9 9.6 14.9
225 200 6.6 10.8 16.7
250 225 7.3 11.9 18.6
280 250 8.2 13.4 20.8
315 300 9.2 15.0 23.4
355 350 10.4 16.9 26.3
400 400 11.7 19.1 29.7
450 400 13.2 21.5
500 500 14.6 23.9
560 500 16.4 26.7
630 600 18.4

Поставляются в стандартном размере длиной 5 метров, серого цвета.

Каталог труб ПВХ: метрическая система измерений, стандарт KIWA BRL 502/02

Метрическая трубопроводная система - клеевые напорные трубы ПВХ серого цвета - производится компанией Dyka в соответствии со стандартом голландского водного хозяйства KIWA BRL 502/02. Этот стандарт был выведен из спецификаций, установленных Международной организацией по стандартизации (ISO) - ISO 161/1 и ISO 4065.

Производственные мощности компании Dyka для трубопроводных систем зарегистрированы голландским водным хозяйством и голландским органом по контролю качества KIWA/NEN.
Пригодность трубопроводной продукции из непластифицированного ПВХ марки Dyka к использованию для питьевой воды утверждена Всемирной организацией здравоохранения (WHO).


Таблица размеров труб в соответствии с KIWA BRL 502/02

Внешний диаметр, мм Внешний допуск диаметра Толщина стенки
6.3 бар 7.5 бар 10 бар 12.5 бар 16 бар
16 16.0/16.2 1.6/2.0 2.0/2.4 1.5/1.9 1.5/1.9 1.5/1.9
20 20.0/20.2 2.0/2.4 2.0/2.4 1.5/1.9 1.5/1.9 1.5/1.9
25 25.0/25.2 2.0/2.4 2.2/2.7 1.6/2.0 1.5/1.9 1.9/2.3
32 32.0/32.2 2.2/2.7 2.7/3.2 1.9/2.3 2.4/2.9 3.0/3.5
40 40.0/40.2 2.7/3.2 3.2/3.8 2.4/2.9 2.4/2.9 3.0/3.5
50 50.0/50.2 3.1/3.7 3.7/4.3 2.4/2.9 3.0/3.5 3.7/4.3
63 63.0/63.2 4.0/4.6 4.7/5.4 2.9/3.4 3.0/3.5 3.8/4.4
75 75.0/75.3 4.9/5.6 5.9/6.7 3.5/4.1 3.6/4.2 4.5/5.2
90 90.0/90.3 6.2/7.1 7.3/8.3 4.2/4.9 4.3/5.0 5.4/6.2
110 110.0/110.4 7.7/8.7 9.2/10.4 4.8/5.5 5.3/6.1 6.6/7.5
125 125.0/125.4 9.8/11.0 11.7/13.1 6.2/7.1 6.0/6.8 7.4/8.4
160 160.0/160.5     7.7/8.7 7.7/8.7 9.5/10.7
200 200.0/200.6     9.6/10.8 9.6/10.8 11.9/13.3
250 250.0/250.8     12.1/13.6 11.9/13.3 14.8/16.5
315 315.0/316.0     15.3/17.1 15.0/16.7 18.7/20.8
400 400.0/401.0       19.1/21.3 23.7/26.3
500 500.0/501.0 12.3/13.8 14.6/16.3 19.1/21.3 23.9/26.5 29.6/32.8
630 630.0/631.0 15.4/17.2 18.4/20.5 24.1/26.8

Поставляются в стандартном размере длиной 5 метров, серого цвета.



Каталог ПВХ труб по Британской метрической системе измерений

Трубопроводы марки Dyka прошли испытания и получили аттестацию Совета по изучению водных ресурсов (Wrc) и Всемирной организации здравоохранения (WНО) на их использование для питьевой воды в соответствии с ISO 727.


Таблица размеров труб в соответствии с BS3505

Номинальный размер,
дюйм
Внешний допуск диаметра Толщина стенки
Класс С
Мин/макс
Класс D
Мин/макс
Класс Е
Мин/макс
Класс 7
Мин/макс
1/2 21.2/21.5     1.7/2.1 3.7/4.3
3/4 26.6/26.9     1.9/2.5 3.9/4.5
1 33.4/33.7     2.2/2.7 4.5/5.2
1 1/4 42.1/42.4   2.2/2.7 2.7/3.2 4.8/5.5
1 1/2 48.1/48.4   2.5/3.0 3.1/3.7 5.1/5.9
2 60.2/60.5 2.5/3.0 3.1/3.7 3.9/4.5 5.5/6.3
3 88.7/89.1 3.5/4.1 4.6/5.3 5.7/6.6
4 114.1/114.5 4.5/5.2 6.0/6.9 7.3/8.4
5 140.0/140.4 5.5/6.4 7.3/8.4 9.0/10.4
6 168.0/168.5 6.6/7.6 8.8/10.2 10.8/12.5
8 218.8/219.4 7.8/9.0 10.3/11.9 12.6/14.5

Поставляются в стандартном размере длиной 6 метров, темно-серого цвета.

Необходимо обратить внимание на то, что метрическая и британская метрическая система представляют собой две абсолютно разные системы. Размеры труб ПВХ, произведенных на основе этих систем, несовместимы, и такие трубы невозможно использовать в единой системе трубопровода без специальных переходников.

Компания "Афинара" поставляет соединительные фитинги для перехода между продукцией стандарта DIN и BS3505. В серии переходников производства Dyka представлены изделия для напорных труб ПВХ под клеевое соединение и под раструб.
