ГлавнаяКаталогПВХЗапорная арматура из ПВХ → TKDIV "T" Трехходовой шаровый кран промышленного применения
Узнать цену или заказать продуцию

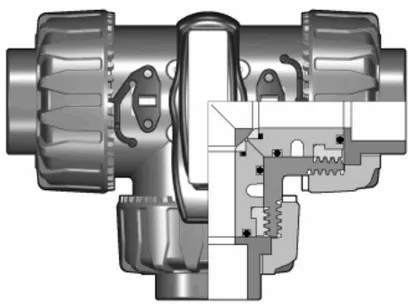

TKDIV "T" Трехходовой шаровый кран промышленного применения



TKDIV T Трехходовой шаровый кран, промышленного применения.

от 68.95 (EPDM)

от 77.93 (FPM)

за штуку





  • Диаметры:
    DN10 до DN50 (3/8” to 2”)

  • Давление:
    до 16 бар (232 psi) для воды 20 °C (68 °F)

  • Уплотнения шара из PTFE, кольцевые уплотнения из EPDM или FPM

  • Запатентованная система DualBlock®,
    предотвращающая самопроизвольное раскручивание накидных гаек

  • Возможность микроюстировки PTFE уплотнения шара
  • Простота монтажа и демонтажа, замены деталей, кран разбирается без использования дополнительных инструментов
  • Ключ-вкладыш для разборки крана встроен в ручку, дополнительно можно установиь фиксатор 0-90°
  • Интегрированная в корпус монтажная платформа.
  • Т-порт или L-порт
  • Простая установка привода на действующий кран с ручным управлением с помощью адаптера PowerQuick
  • Ограничиитель хода 90, 180° (по запросу)

Сертификаты РФ:
Запорная арматура ПВХ, производимая FIP, соответствует следующим сертификатам качества РФ:

  • Сертификат соответствия ГОСТ Р на продукцию FIP
  • Гигиенический сертификат на продукцию FIP
  • Разрешение РОСТЕХНАДЗОРА на продукцию FIP

Номенклатура

TKDIV "T" Трехходовой шаровый кран промышленного применения, уплотнение EPDM

Наименование Артикул Цена с НДС евро/шт
Заказ продукции
Трехходовой шаровый кран ПВХ, уплотнение EPDM, d16 PN16 TKDIV016E 68,95 Заказать
Трехходовой шаровый кран ПВХ, уплотнение EPDM, d20 PN16 TKDIV020E 70,38  Заказать
Трехходовой шаровый кран ПВХ, уплотнение EPDM, d25 PN16 TKDIV025E 81,44  Заказать
Трехходовой шаровый кран ПВХ, уплотнение EPDM, d32 PN16 TKDIV032E 100,97  Заказать
Трехходовой шаровый кран ПВХ, уплотнение EPDM, d40 PN16 TKDIV040E 121,82  Заказать
Трехходовой шаровый кран ПВХ, уплотнение EPDM, d50 PN16 TKDIV050E 147,20  Заказать
Трехходовой шаровый кран ПВХ, уплотнение EPDM, d63 PN16 TKDIV063E 185,72  Заказать



TKDIV "T" Трехходовой шаровый кран, промышленного применения, уплотнение FPM

Наименование Артикул Цена с НДС евро/шт
Заказ продукции
Трехходовой шаровый кран ПВХ, уплотнение FPM, d16 PN16 TKDIV016F 77,93 Заказать
Трехходовой шаровый кран ПВХ, уплотнение FPM, d20 PN16 TKDIV020F 79,53  Заказать
Трехходовой шаровый кран ПВХ, уплотнение FPM, d25 PN16 TKDIV025F 93,68  Заказать
Трехходовой шаровый кран ПВХ, уплотнение FPM, d32 PN16 TKDIV032F 116,12  Заказать
Трехходовой шаровый кран ПВХ, уплотнение FPM, d40 PN16 TKDIV040F 143,76  Заказать
Трехходовой шаровый кран ПВХ, уплотнение FPM, d50 PN16 TKDIV050F 184,00  Заказать
Трехходовой шаровый кран ПВХ, уплотнение FPM, d63 PN16 TKDIV063F 232,17  Заказать



Размеры



TKDIV T Трехходовой шаровый кран промышленного применения

Условные обозначения:

d - номинальный внешний диаметр
DN - угловой проход ДУ, мм
R - резьба (DIN 2999, T1)
PN - давление, бар (номинальное рабочее давление при 20 С)
g - вес в граммах
U - количество отверстий
s - толщина стенки, мм



d DN PN E H H1 L Z g
16 10 16 55 118 80 14 90 350
20 15 16 55 118 80 16 86 350
25 20 16 66 145 100 19 107 600
32 25 16 75 160 110 22 116 850
40 32 16 87 188,5 131 26 136,5 1350
50 40 16 100 219 148 31 157 1750
63 50 16 122 266,5 179 38 190,5 2950



TKDIV T Трехходовой шаровый кран промышленного применения

1 - Ключ-вставка
2 - ручка
3 - кольцевое уплотнение
4 - шток
5 - уплотнение шара PTFE
6 - шар
7 - корпус крана
8 - кольцевое уплотнение
9 - кольцевое уплотнение
10 - кольцевое уплотнение
11 - несущий элемент уплотнения
12 - втулка
13 - накидная гайка
14 - кнопка
15 - резьбовое кольцо







Получить дополнительную информацию или заказать продукцию Вы можете одним из удобных для Вас способов:

  • Заполнить форму заказа справа от нужного вам изделия
  • Позвонив по телефону  +7 (499) 409-66-85 или +7 (495) 604-10-11
  • Написав письмо по адресу электронной почты - info@afinara.ru
