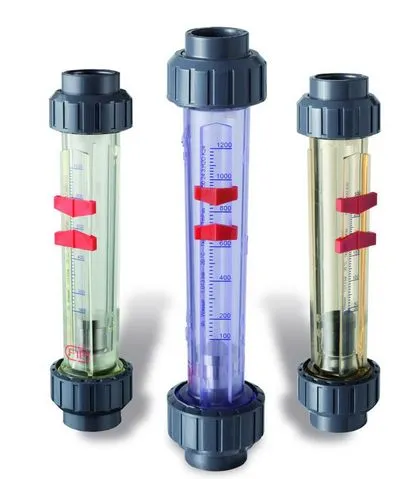

Главная → Каталог → Ротаметры → FC Компактный ротаметр
Узнать цену или заказать продуцию
Диаметры:
  • d 16 мм (3/8”) DN10;
  • d 20 мм (1/2”) DN15;
  • d 25 мм (3/4”) DN20;
  • d 32 мм (1") DN25
Материалы:
  • Трубка ротаметра: трогамид, прозрачный ПВХ, полисульфон
  • Поплавок: нержавеющая сталь, полипропилен, нержавеющая сталь + магнит, полипропилен + магнит.
  • Присоединительные втулки: ПВХ под клеевое соединение, ПВХ с внутренней резьбой, ХПВХ под клеевое соединение, PP-H 100 под раструбную сварку, нержавеющая сталь с внутренней резьбой.
  • Уплотнения: EPDM, FPM

Ротаметры FC применяются для транспотрировки:

  • Воды;
  • Соляной кислоты (HCl 30-33%);
  • Гидрооксида натрия (NaOH 30%);
  • Гидрооксида натрия (NaOH 50%);
  • Воздуха.

Максимальное рабочее давление:

  • Трогамид: 10 бар по воде до 50 оС
  • Прозрачный: ПВХ 10 бар по воде до 25 оС, 1,5 бар по воде до 60 оС
  • Полисульфон: 10 бар по воде до 70 оС, 6 бар по воде до 100 оС

Максимальная рабочая темепература:

  • Трогамид: от -20 оС до 50 оС;
  • Прозрачный ПВХ: от 5 оС до 60 оС;
  • Полисульфон: от -20  до 100 оС.



Комплектации ротаметров

  Вода Гидрооксид натрия Соляная кислота Воздух
Материал поплавеа:
Полипропилен + + + +
Полипропилен + магнит + + + +
Нерж. сталь + +
Нерж. сталь + магнит + +
Материал трубки:
Прозрачный ПВХ + + + +
Трогамид +
Полисульфон + + +



Габаритные размеры ротаметра FC

Резьбовое окончание R" 3/8" 1/2" 3/4" 1"
Муфтовое окончание d (мм) 16 20 25 32
Резьбовое окончание A (мм) 198 212 232 251
Муфтовое окончание B (мм) 199 208 229 250
Муфтовое окончиние C (мм) 171 176 191 206
Длина трубки E (мм) 165 170 185 200



Комплектуюшие ротаметра FC

Наименование Материал Количество
1. Трубка Прозрачный ПВХ 1
Трогамид
Полисульфон
2. Визуальный индиатор РОМ (Полиоксиметилен) 2
3. Шкала Наклейка 1
4. Присоединнитнльная гайка ПВХ 2
ХПВХ
Полипропилен
Нерж. сталь
5. Присоединительная втулка ПВХ 2
ХПВХ
Полипропилен
Нерж. сталь
6. Прокладка EPDM 2
FPM
7. Фиксатор поплавка PVDF 2
8. Поплавок Нерж. сталь 1
Полипропилен



Подбор ротаметров в зависимости от раочей температуры и давления

Температура -20 -10 0 5 10 20 25 30 40 50 60 70 80 90 100
Трубка Окончание
ПВХ ПВХ       10,0 10,0 10,0 10,0 8,0 6,0 3,5 1,5
ХПВХ       10,0 10,0 10,0 10,0 8,0 6,0 3,5 1,5
ПП       10,0 10,0 10,0 10,0 8,0 6,0 3,5 1,5
Нерж. сталь       10,0 10,0 10,0 10,0 8,0 6,0 3,5 1,5
Трогамид ПВХ       10,0 10,0 10,0 10,0 8,0 6,0 3,5 1,5
ХПВХ       10,0 10,0 10,0 10,0 8,5 6,5 5,0 2,5
ПП       10,0 10,0 10,0 10,0 8,5 7,0 5,5 4,0
Нерж. сталь 15,0 15,0 15,0 15,0 15,0 15,0 15,0 13,5 12,0 10,7 9,5
Полисульфон ПВХ       10,0 10,0 10,0 10,0 8,0 6,0 3,5 1,5
ХПВХ       10,0 10,0 10,0 10,0 8,5 6,5 5,0 3,5 2,5 1,5
ПП     10,0 10,0 10,0 10,0 10,0 8,5 7,0 5,5 4,0 2,7 1,5 0,8
Нерж. сталь 15,0 15,0 15,0 15,0 15,0 15,0 15,0 14,0 13,0 12,0 11,0 9,7 8,5 7,7 6,0



Таблица потери давления

Поплавок Потеря давления (mbar)
Размер

d 16

DN 10

d 20

DN 15

d 25

DN 20

d 32

DN 25
Полипропилен 4 5 7 8
Полипропилен + магнит 4 5 7 8
Нерж. сталь 7 9 12 15
Нерж. сталь + магнит 7 9 12 15



Ассортимент ротаметров FC

Поплавок Размеры Жидкость
H2O HCl 30 - 33% NaOH 30% NaOH 50%
Материал трубки
ПВХ - трогамид-полисульфон
 ПВХ - полисульфон
d DN R Диапазон измерений (л/ч)
Полипропилен или полипропилен + магнит 16 10 3/8" 1,5-15 1,4-14 1,3-13 1,2-12
2-20 2-18 2-17 2-16
5-50 5-45 4,5-45 4-40
10-100 10-90 9-85 8-80
20 15 1/2" 2-25 2-23 2-21 2-20
5-50 5-45 4,5-45 4-40
10-10 10-90 8,5-85 8-80
15-150 14-140 13-130 12-120
20-200 19-185 17-170 16-160
25 20 3/4" 8-80 7,5-75 7-70 6,5-65
15-150 14-140 13-130 12-120
20-200 19-185 17-170 16-160
30-350 30-325 30-300 28-280
50-650 45-600 45-550 40-520
32 25 1" 20-200 19-185 17-170 16-160
30-300 28-280 26-260 24-240
60-600 55-550 50-500 48-480
100-1000 90-900 87-870 85-800
Нерж. сталь или нерж. стать + магнит 16 10 3/8" 3-30 - 2,6-26 2,4-24
4-40 - 3,5-35 3-32
10-100 - 9-85 8-80
20-200 - 20-170 16-160
20 15 1/2" 5-50 - 5-43 4-40
10-100 - 9-85 8-80
15-160 - 14-135 13-130
20-250 - 20-210 16-200
35-350 - 30-300 30-280
25 20 3/4" 15-150 - 14-130 13-120
25-250 - 25-210 20-200
40-400 - 35-340 35-320
50-600 - 45-520 45-480
100-1200 - 90-1000 90-350
32 25 1" 40-400 - 35-345 35-320
50-600 - 45-520 45-480
100-1000 - 90-870 90-800
150-1500 - 130-1300 125-1200
